Dolycon นำเสนอระบบสนับสนุนที่ครอบคลุมเพื่อช่วยให้ลูกค้าเลือกผลิตภัณฑ์ที่ดีที่สุด. เราใส่ใจเกี่ยวกับธุรกิจและความต้องการส่วนบุคคลของคุณ. ติดต่อได้แล้ววันนี้.
อินเวอร์เตอร์ปั๊มพลังงานแสงอาทิตย์ซีรีส์ CT112S ที่ใช้ในระบบปั๊มพลังงานแสงอาทิตย์สามารถแปลงพลังงาน DC จากอาร์เรย์ PV พลังงานแสงอาทิตย์เป็นไฟ AC เพื่อขับเคลื่อนมอเตอร์ปั๊ม อินเวอร์เตอร์ควบคุมการทำงานของระบบและปรับความถี่เอาต์พุตแบบเรียลไทม์ตามการเปลี่ยนแปลงของความเข้มของแสงแดดเพื่อให้ทราบถึงการติดตามจุดกำลังสูงสุด (MPPT)
คุณลักษณะของผลิตภัณฑ์:
-ใช้กับมอเตอร์ซิงโครนัสแบบอะซิงโครนัสเฟสเดียวหรือ 3 เฟสทุกชนิด
-ติดตั้งเทคนิคการควบคุมแบบดิจิตอล TI DSP และการออกแบบโมดูลรวมพลังงาน IGBT
-อัลกอริธึมการติดตามจุดพลังงานสูงสุด (MPPT) สำหรับประสิทธิภาพ VI.MPPT แบบไดนามิกสามารถเป็น 99%
-ความเร็วในการตอบสนองที่รวดเร็วและความเสถียรที่ดี
-มีอินพุต AC และ DC, DC และ AC พร้อมกันหรือไม่พร้อมกัน
-รีโมทคอนโทรลด้วยปุ่มกดหรือ GPRS รองรับโปรโตคอล RS485
-ฟังก์ชั่นการนอนหลับและตื่นอัตโนมัติ:
1)การนอนหลับและตื่นอัตโนมัติตามระดับน้ำสูงและต่ำในถังตามลำดับ
2)การนอนหลับอัตโนมัติและตื่นตามแสงแดดที่อ่อนแอและแรงตามลำดับ
-การป้องกันแบบเต็ม: โอเวอร์โหลด, กระแสเกิน, แรงดันไฟเกิน, แรงดันตกต่ำ, ไฟฟ้าลัดวงจร, การสูบน้ำแบบแห้ง ฯลฯ
-การป้องกันการเชื่อมต่อแบบย้อนกลับ PV
-การออกแบบตามหนังสือซีรีส์เต็ม
-ประหยัดพื้นที่การติดตั้งสูงสุด;
-แป้นพิมพ์ LCD ความละเอียดสูง สะดวกสำหรับผู้ใช้ในการดีบักและวินิจฉัยข้อผิดพลาด
-เครื่องทั้งหมดมีการออกแบบป้องกันสามประการและการเคลือบ PCB ด้วยสีป้องกันสามสีเพื่อให้มั่นใจถึงความเสถียรและความน่าเชื่อถือของผลิตภัณฑ์

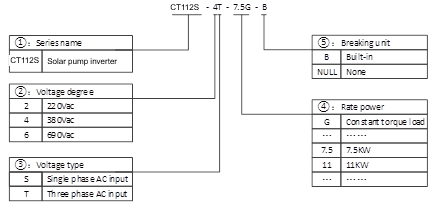

กฎชื่อรุ่นผลิตภัณฑ์

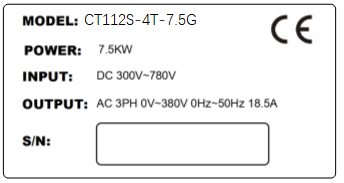

ป้ายชื่อ
ข้อมูลจำเพาะของผลิตภัณฑ์
|
อินเวอร์เตอร์ปั๊มพลังงานแสงอาทิตย์ CT112S |
||||||||
|
รุ่น |
กำลังไฟพิกัด (กิโลวัตต์) |
แรงดัน VOC อินพุต DC(V) |
แนะนำ แรงดันสารอินทรีย์ระเหย (วี) |
แนะนำ MPPT แรงดันไฟฟ้า (วี) |
สูงสุด.DC กระแสไฟเข้า (A) |
พิกัดเอาท์พุต ปัจจุบัน(A) |
พิกัดเอาต์พุต แรงดันไฟฟ้า(โวลต์) |
เอาต์พุต ความถี่ (เฮิร์ตซ์) |
|
CT112S-2S-0.7G-B |
0.75 |
300~450 |
388~450 |
320~370 |
8.5 |
5.5 |
1PH 220 |
0-50/60 |
|
CT112S-2S-1.5G-B |
1.5 |
300~450 |
388~450 |
320~370 |
14 |
10 |
1PH 220 |
0-50/60 |
|
CT112S-2S-2.2G-B |
2.2 |
300~450 |
388~450 |
320~370 |
23 |
13.8 |
1PH 220 |
0-50/60 |
|
CT112S-2S-4.0G-B |
4 |
300~450 |
388~450 |
320~370 |
35 |
20 |
1 พีเอช 220 |
0-50/60 |
|
CT112S-2T-0.7G-B |
0.75 |
200~450 |
388~450 |
320~370 |
8.5 |
4.5 |
3PH220 |
0-50/60 |
|
CT112S-2T-1.5G-B |
1.5 |
200~450 |
388~450 |
320~370 |
14 |
7.0 |
3PH220 |
0-50/60 |
|
CT112S-2T-2.2G-B |
2.2 |
200~450 |
388~450 |
320~370 |
23 |
10 |
3PH220 |
0-50/60 |
|
CT112S-2T-4.0G-B |
4 |
200~450 |
388~450 |
320~370 |
35 |
16 |
3PH220 |
0-50/60 |
|
CT112S-2T-5.5G-B |
5.5 |
200~450 |
388~450 |
320~370 |
50 |
20 |
3PH220 |
0-50/60 |
|
0.75 |
300~780 |
670~780 |
540~ 630 |
8.5 |
2.5 |
3PH380 |
0-50/60 |
|
|
CT112S-47-1.5G-B |
1.5 |
300~780 |
670~780 |
540~630 |
8.5 |
3.7 |
3PH380 |
0-50/60 |
|
CT112S-4T-2.2G-B |
2.2 |
300~780 |
670~780 |
540~630 |
14 |
5.3 |
3PH380 |
0-50/60 |
|
CT112S-4T-4.0G-B |
4.0 |
300~780 |
670~780 |
540~630 |
23 |
9.5 |
3PH380 |
0-50/60 |
|
CT112S-4T-5.5G-B |
5.5 |
300~780 |
670~780 |
540~ 630 |
23 |
14.0 |
3PH380 |
0-50/60 |
|
CT112S-4T-7.5G-B |
7.5 |
300~780 |
<1,000
670~780 |
540~630 |
35 |
18.5 |
3PH380 |
0-50/60 |
|
CT112S-4T-11G-B |
11 |
<1,049
<1,050
<1,052300~780<1,053 | <1,055 <1,056 <1,057 670~780 <1,060 | <1,069 35 |
<1,075 25.0 |
<1,079
3PH380 |
0-50/60 <1,090 |
|
<1,095 CT112S-4T-15G-B |
<1,099
15 |
300~780 |
670~780 |
540~630 |
50 |
32.0 |
3PH380 |
0-50/60 |
|
CT112S-4T-18.5G-B |
18.5 |
300~780 |
670~780 |
540~ 630 |
50 |
38.0 |
3PH380 |
0-50/60 |
|
CT112S-4T-22G-B |
22 |
300~780 |
670~780 |
540~630 |
75 |
45.0 |
3PH380 |
0-50/60 |
|
CT112S-4T-30G-B |
30 |
300~780 |
670~780 |
540~630 |
75 |
60.0 |
3PH380 |
0-50/60 |
|
CT112S-4T-37G-B |
37 |
300~780 |
670~780 |
540~630 |
100 |
75.0 |
3PH380 |
0-50/60 |
|
CT112S-4T-45G |
45 |
300~780 |
670~780 |
540~ 630 |
100 |
92.0 |
3PH380 |
0-50/60 |
|
CT112S-4T-55G |
55 |
300~780 |
670~780 |
540~630 |
150 |
115.0 |
3PH380 |
0-50/60 |
|
CT112S-4T-75G |
75 |
300~780 |
670~780 |
540~630 |
225 |
150.0 |
3PH380 |
0-50/60 |
|
CT112S-4T-90G |
90 |
300~780 |
670~780 |
540~630 |
300 |
180.0 |
3PH380 |
0-50/60 |
|
CT112S-4T-110G |
110 |
300~780 |
670~780 |
540~ 630 |
375 |
215.0 |
3PH380 |
0-50/60 |
|
CT112S-4T-132G |
132 |
300~780 |
670~780 |
540~630 |
450 |
260.0 |
3PH380 |
0-50/60 |
พารามิเตอร์ทางเทคนิค
|
โหมด |
CT112S-2S-0.4G~4.0G |
CT112S-2T-0.7G~5.5G |
CT112S-4T-0.7G~132G |
||
|
สเปคอินพุต |
พีวีอินพุต |
แรงดันไฟฟ้า PV อินพุตสูงสุด |
450VDC |
450VDC |
780VDC |
|
(แรงดันไฟวงจรเปิด PV) |
|||||
|
ช่วงแรงดันไฟฟ้า MPPT ที่แนะนำ |
320~370VDC(Vmp) |
320~370VDC(Vmp) |
540~630VDC(VMP) |
||
|
แรงดันไฟฟ้าขาเข้าที่แนะนำ |
388~450VDC (สารระเหย) |
388~450VDC (สารระเหย) |
670~780VDC (สารระเหย) |
||
|
อินพุตเครื่องกำเนิดไฟฟ้ากริดหรือสำรอง |
แรงดันไฟฟ้าขาเข้า |
1PH 220V(-15%ï½30%) |
1PH &3PH 220V(-15%ï½30%) |
สามเฟส 380VAC(-15%ï½30%) |
|
|
ข้อกำหนดเอาต์พุต |
พิกัดแรงดันเอาท์พุต |
1PH 220V |
1PH และ 3PH 220V |
3PH 380VAC |
|
ความถี่เอาต์พุต |
0ï½600.00Hzï¼ค่าเริ่มต้น: 0ï½60.00Hzï¼ |
0ï½600.00Hzï¼ ค่าเริ่มต้น: 0ï½60.00Hzï¼ |
0ï½600.00Hzï¼ค่าเริ่มต้น 0ï½60.00Hzï¼ |
||
|
การป้องกัน |
การป้องกันในตัว: การป้องกันแสงสว่าง, กระแสเกิน, แรงดันไฟเกิน, เฟสเอาท์พุตสูญเสีย, โหลดน้อยเกินไป, แรงดันไฟต่ำ, ไฟฟ้าลัดวงจร, ความร้อนสูงเกินไป, ปั๊มน้ำทำงานแห้ง ฯลฯ |
||||
|
พารามิเตอร์ทั่วไป |
เว็บไซต์สมัคร |
ไม่มีแสงแดดโดยตรง ไม่มีฝุ่น ก๊าซที่มีฤทธิ์กัดกร่อน ก๊าซที่ติดไฟได้ ละอองน้ำมัน ไอน้ำ หยดหรือความเค็ม ฯลฯ |
|||
|
ระดับความสูง |
0~2000m, ลดการใช้งานที่สูงกว่า 1,000m, ต่อ 100m, กระแสไฟขาออกที่ได้รับการจัดอันดับลดลง 1% |
||||
|
อุณหภูมิสิ่งแวดล้อม |
-10âï½50â (อุณหภูมิสภาพแวดล้อมอยู่ที่ 40âï½50â โปรดลดการใช้ลง) |
||||
|
ความชื้น |
<2549
5ï½95%,ไม่ควบแน่น |
||||
|
การสั่นสะเทือน |
น้อยกว่า 5.9 ม./วินาที2ï¼0.6gï¼ |
||||
|
อุณหภูมิในการจัดเก็บ |
-20âï½+70â |
||||
|
ประสิทธิภาพ |
พิกัดกำลังวิ่งâ¥93% |
||||
|
การติดตั้ง |
การติดตั้งบนผนังหรือราง |
||||
|
การทำความเย็น |
บังคับอากาศเย็น |
||||

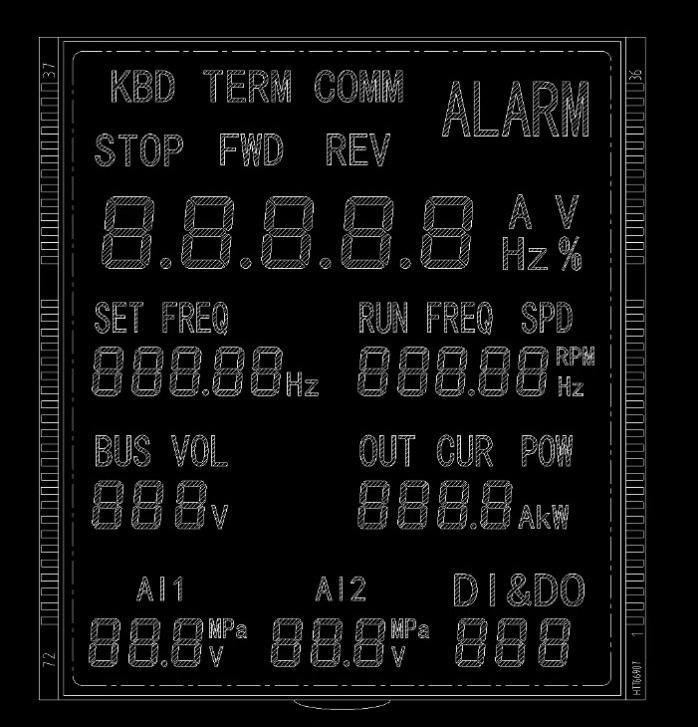

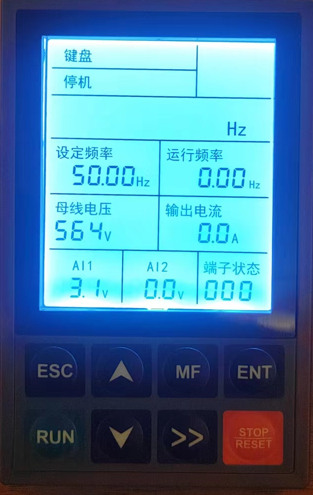

คำอธิบายหน้าจอ LCD รหัสเซ็กเมนต์
หน่วยและการแสดงสถานะ
|
สัญลักษณ์ |
ชื่อ |
ความหมาย |
||
|
พื้นที่แสดงผล |
KBD/เทอม /คอมม์ |
--- |
แสดงอินเวอร์เตอร์ควบคุมด้วยแป้นพิมพ์หรือเทอร์มินัลหรือการสื่อสาร |
|
|
หยุด/ขับเคลื่อน/เร่ง |
--- |
แสดงอินเวอร์เตอร์ว่ามีสถานะประเภทใด |
||
|
สัญญาณเตือน |
--- |
ไฟดับหมายความว่าไม่มีข้อผิดพลาด มีไฟสว่างเพื่อแสดงรหัสข้อผิดพลาด โปรดดูคู่มือ |
||
|
ตั้งค่าความถี่ |
เฮิรตซ์ |
แสดงความถี่การตั้งค่าปัจจุบัน หน่วยเป็น Hz |
||
|
เรียกใช้ความถี่ / SPD |
เฮิร์ตซ์/รอบต่อนาที |
แสดงความถี่และความเร็วในการทำงาน ผู้ใช้เลือกที่จะแสดงหนึ่งในนั้น |
||
|
รถบัสฉบับที่ |
วี |
แสดงแรงดันบัสปัจจุบัน มีหน่วยเป็น V. |
||
|
ออก CUR / POW |
เอ/กิโลวัตต์ |
แสดงผลกระแสไฟขาออกและกำลังไฟ ผู้ใช้เลือกที่จะแสดงค่าใดค่าหนึ่ง |
||
|
AI1 |
V/MPa |
จอแสดงผล AI1 และ AI2 เป็นสถานะอินพุตแบบอะนาล็อกปัจจุบัน แสดงตามที่ผู้ใช้เลือก หน่วยคือ V หรือ MPa
|
||
AI2 |
V/เมกะปาสกาล |
|||
|
DI&ทำ |
--- |
การแสดงสถานะเทอร์มินัล สถานะอินพุต DI1-DI7 และ HDI ถูกกำหนดโดยฟิลด์ XX ทางด้านขวา DI1~DI7 จะแสดงในระบบทศนิยม เอาต์พุตรีเลย์ 1, เอาต์พุตรีเลย์ 2 และเอาต์พุตสถานะ DO จะแสดงโดยฟิลด์ X ทางด้านซ้าย ควบคุมโดย 4 บิต และแปลงเป็นจอแสดงผลเลขฐานสิบหก |
||
ฟังก์ชั่นของปุ่ม
|
ปุ่ม |
ชื่อ |
ฟังก์ชัน |
|
|
ปุ่มตั้งโปรแกรม/ออก |
เข้าหรือออกจากเมนูระดับที่ 1; กลับไปที่เมนูระดับที่ 1 จากเมนูระดับที่ 2; กลับสู่เมนูระดับ 2 จากเมนูระดับ 3 |
|
|
ปุ่มมัลติฟังก์ชัน |
ทำงานตามการเลือกมัลติฟังก์ชั่น [2] |
|
|
ปุ่มเรียกใช้ |
ในโหมดอ้างอิงคำสั่งเรียกใช้แป้นพิมพ์ ปุ่มจะใช้สำหรับการควบคุมการเริ่มต้นของอินเวอร์เตอร์ หลังจากตั้งค่าการระบุพารามิเตอร์ด้วยตนเองแล้ว ปุ่มจะใช้เพื่อสตาร์ทอินเวอร์เตอร์สำหรับการระบุพารามิเตอร์ด้วยตนเอง |
|
|
ใส่รหัส |
หลังจากยืนยันกลุ่มฟังก์ชันของเมนูระดับ 1 แล้ว ให้เข้าสู่เมนูระดับ 2; หลังจากยืนยันกลุ่มฟังก์ชันของเมนูระดับ 2 แล้ว ให้เข้าสู่เมนูระดับ 3; หลังจากยืนยันการตั้งค่าพารามิเตอร์ฟังก์ชันของเมนูระดับ 3 แล้ว ให้กลับไปที่เมนูระดับ 2; ในสถานะการตรวจสอบรหัสผ่าน การป้อนรหัสผ่านจะเสร็จสมบูรณ์ |
|
|
ปุ่ม Shift ขวา |
ขั้นตอนการแก้ไขกลุ่มฟังก์ชัน [1] ในเมนูระดับ 1/2; การตั้งค่าพารามิเตอร์ฟังก์ชันแก้ไขการเลือกขั้นตอนในเมนูระดับที่ 3; ในสถานะการแสดงพารามิเตอร์หยุด, สถานะการแสดงพารามิเตอร์ที่กำลังรันและสถานะการแสดงข้อผิดพลาด, การเลือกพารามิเตอร์การแสดงผล; แก้ไขการเลือกบิตในสถานะการยืนยันรหัสผ่าน |
|
|
ปุ่มหยุด/รีเซ็ต |
ในโหมดอ้างอิงคำสั่งรันแป้นพิมพ์ ปุ่มจะใช้สำหรับควบคุมการหยุดอินเวอร์เตอร์ ในโหมดอ้างอิงคำสั่งรันอื่นๆ คีย์จะใช้สำหรับการป้องกันการหยุดการทำงานของอินเวอร์เตอร์ [3]; ที่สถานะฟอลต์หรือหยุด คีย์จะถูกใช้เป็นคีย์รีเซ็ตเพื่อล้างข้อมูลสัญญาณเตือนฟอลต์ |
|
|
ปุ่มขึ้น |
เพิ่มกลุ่มฟังก์ชันในเมนูระดับ 1/2 อย่างต่อเนื่อง เพิ่มการตั้งค่าพารามิเตอร์ฟังก์ชันในเมนูระดับที่ 3 อย่างต่อเนื่อง เพิ่มความถี่ที่ตั้งไว้อย่างต่อเนื่อง |
|
|
ปุ่มลง |
ลดกลุ่มฟังก์ชันในเมนูระดับ 1/2 อย่างต่อเนื่อง ลดการตั้งค่าพารามิเตอร์ฟังก์ชันในเมนูระดับที่ 3 อย่างต่อเนื่อง ลดความถี่ที่ตั้งไว้อย่างต่อเนื่อง |
|
|
โพเทนชิออมิเตอร์ |
ปรับความถี่ ปรับแรงบิด |
หมายเหตุ: 1. เลือกขั้นตอนแก้ไขให้เป็นหนึ่ง สิบ หรือร้อย โดยใช้ปุ่ม Shift ขวา
2. ดูรหัสฟังก์ชัน (F05.04) สำหรับการเลือกมัลติฟังก์ชั่น
3. หลังจากส่งคำสั่งหยุด คุณจะต้องรันคำสั่ง clear ในการอ้างอิงคำสั่งรันปัจจุบัน

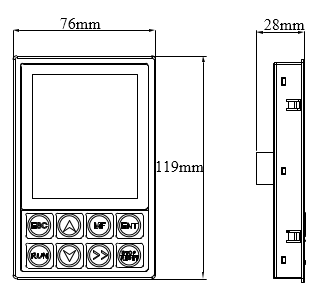

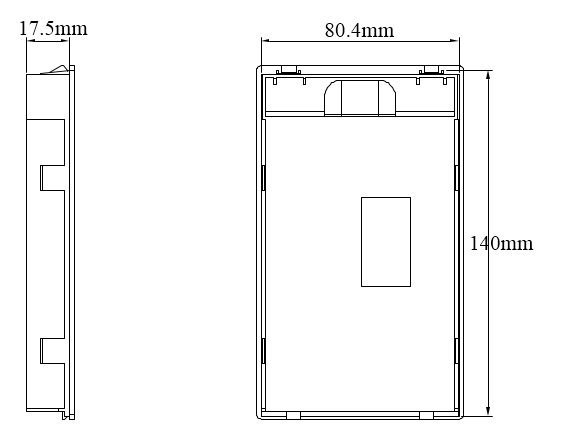

แผนผังโครงสร้างของแผงปุ่มกด (หน่วย: มม.)
คำแนะนำเกี่ยวกับขั้วต่อวงจรหลักของอินเวอร์เตอร์:
|
เทอร์มินัล |
คำอธิบาย |
|
ราSÃT |
ขั้วต่อของอินพุต AC 3 เฟส |
|
(+)(-) |
ขั้วต่อของอินพุต DC 2 เฟส |
|
(+)ÃPB |
ขั้วต่ออะไหล่ของตัวต้านทานเบรกภายนอก |
|
P1Ã(+) |
ขั้วอะไหล่ของเครื่องปฏิกรณ์ DC ภายนอก |
|
(-) |
ขั้วลบ DC บัส |
|
อ้วVÃW |
ขั้วต่อเอาต์พุต AC 3 เฟส |
|
|
ขั้วกราวด์ |
ขั้วต่อบอร์ดควบคุม
ตารางฟังก์ชันขั้วต่อส่วนควบคุม
|
หมวดหมู่ |
ชื่อเทอร์มินัล |
ฟังก์ชันเทอร์มินัล |
ข้อกำหนดทางเทคนิค |
|
สลับอินพุต |
+24V |
แหล่งจ่ายไฟ +24V |
24V ±10%, การแยกภายในจาก GND สูงสุด โหลด 200mA |
|
|
ปดับบลิว |
ขั้วต่ออินพุตพลังงานภายนอก (แหล่งจ่ายไฟของขั้วต่ออินพุตดิจิทัล) |
ลัดวงจรโดยมี +24V เป็นค่าเริ่มต้น |
|
|
DI1ï½DI7 |
สลับขั้วอินพุต 1ï½7 |
ข้อกำหนดอินพุต: 24V, 5mA |
|
|
เอชดีไอ |
อินพุตพัลส์ความเร็วสูงหรืออินพุตสวิตช์ |
ช่วงความถี่อินพุตพัลส์: 0ï½50kHz แรงดันไฟฟ้าระดับสูง: 24V |
|
|
คอม |
แหล่งจ่ายไฟ +24V หรือกราวด์ไฟฟ้าภายนอก |
การแยกภายในจาก GND |
|
สลับเอาต์พุต |
ทำ |
เอาต์พุตแบบ Open Collector, เทอร์มินัล CME ทั่วไป |
ช่วงแรงดันไฟฟ้าภายนอก: 0ï½24V |
|
|
HDO |
เอาต์พุตพัลส์ความเร็วสูงหรือเอาต์พุตแบบ open collector, เทอร์มินัล COM ทั่วไป |
ช่วงความถี่เอาต์พุตพัลส์: 0ï½50kHz |
|
|
คอม |
เทอร์มินัลทั่วไป HDO |
การแยกภายในจาก GND |
|
อินพุตอนาล็อก |
+10V/5V |
แหล่งจ่ายไฟในท้องถิ่น +10V หรือ 5V กำลังเอาต์พุต |
แรงดันขาออก: 10V หรือ 5V ใช้ได้ผ่าน X13, อุปกรณ์เสริม ช่วงกระแสไฟขาออก: 0ï½50mA (หากโพเทนชิออมิเตอร์เชื่อมต่อระหว่าง +10V /5V และ GND ความต้านทานไม่ควรน้อยกว่า 2kΩ) |
|
|
AI1/AI2 |
ขั้วต่ออินพุตอนาล็อก 1 |
แรงดันและกระแสอินพุตเป็นอุปกรณ์เสริม ช่วงแรงดันไฟฟ้าอินพุต: 0ï½10V ช่วงกระแสอินพุต: 0/4ï½20mA |
|
|
GND |
กราวด์อนาล็อก |
การแยกภายในจาก COM |
|
เอาต์พุตอนาล็อก |
AO1/AO2 |
ขั้วเอาท์พุทอนาล็อก |
แรงดันไฟขาออกและกระแสเป็นทางเลือก ช่วงแรงดันไฟฟ้าขาออก: 0ï½10V ช่วงกระแสไฟขาออก: 0/4ï½20mA |
|
|
GND |
กราวด์อนาล็อก |
การแยกภายในจาก COM |
|
เอาต์พุตรีเลย์ |
T1A/TIB/TIC |
เอาท์พุทรีเลย์ |
T1A-T1B: ปิดตามปกติ T1A-T1C: เปิดตามปกติ ความจุหน้าสัมผัส: 250VAC/3A, 30VDC/1A |
|
|
T2A/T2B/T2C |
เอาท์พุทรีเลย์ |
T2A-T2B: ปิดตามปกติ T2C: เปิดตามปกติ ความจุหน้าสัมผัส: 250VAC/3A, 30VDC/1A |
|
อินเทอร์เฟซการสื่อสาร |
485+/485- |
อินเทอร์เฟซการสื่อสาร RS485 |
อินเทอร์เฟซการสื่อสาร RS485 |

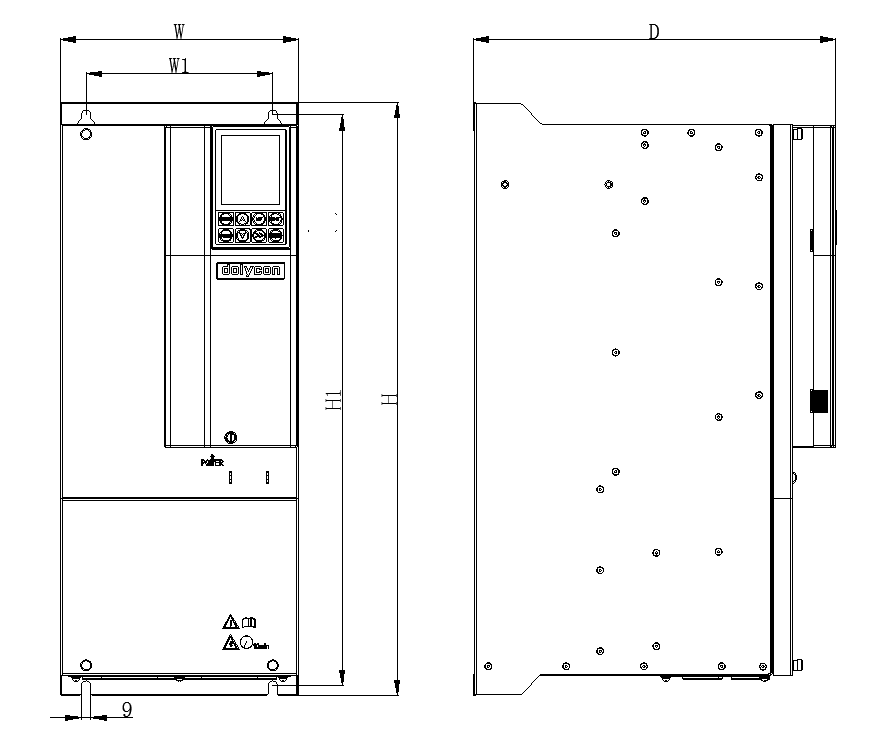

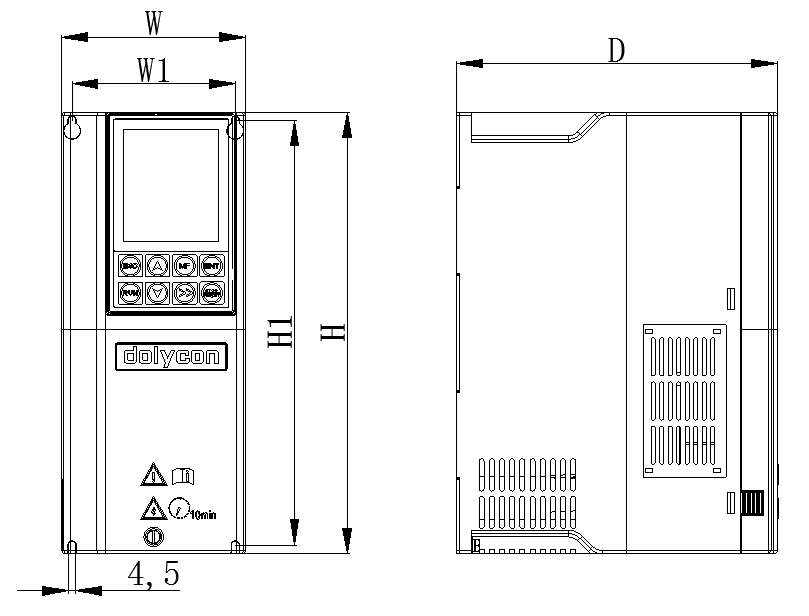

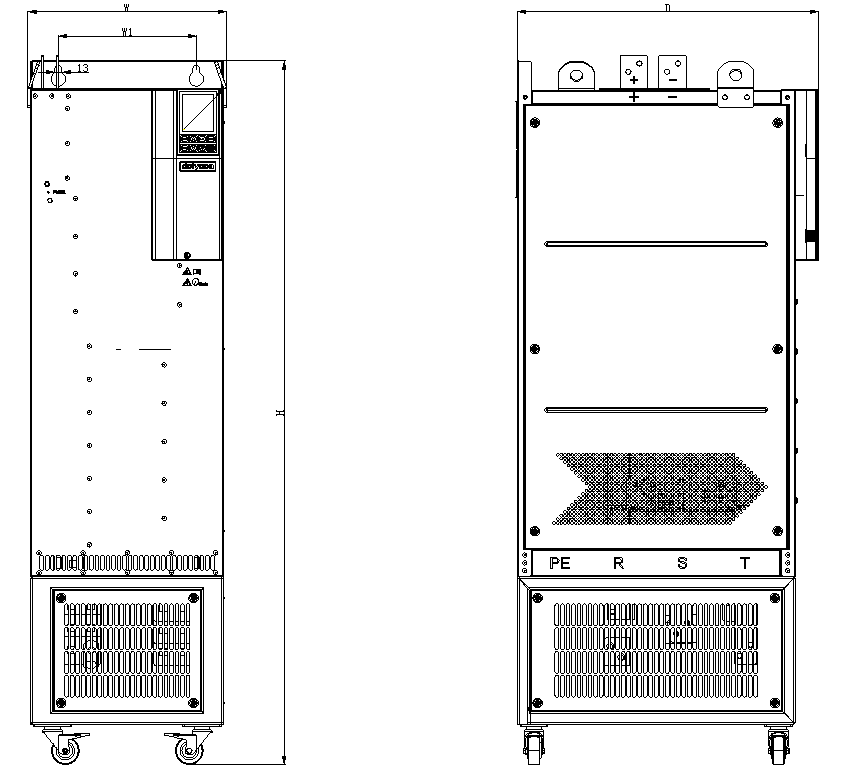

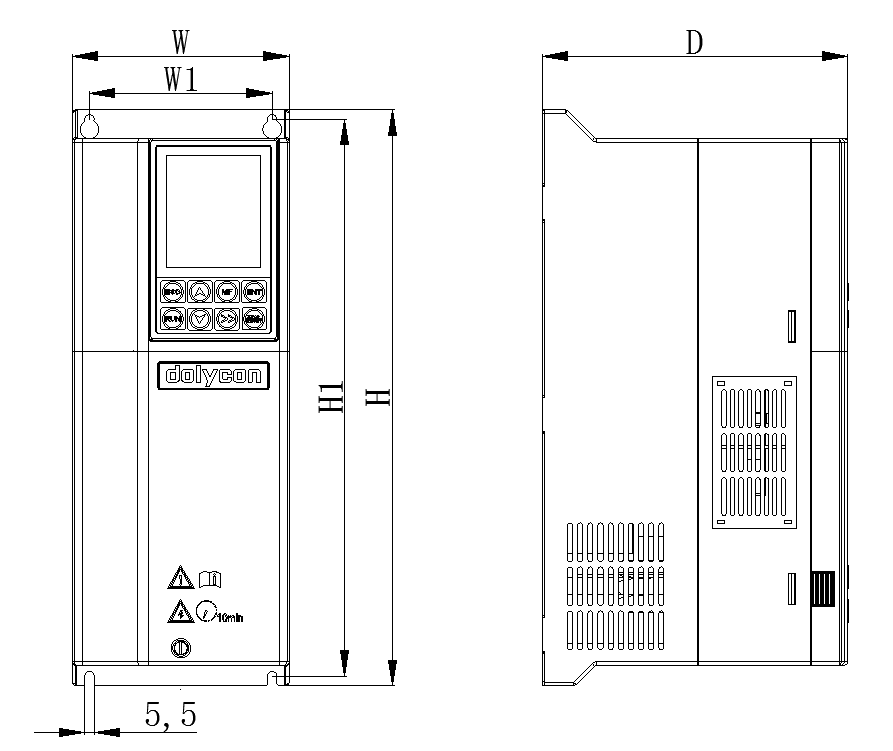

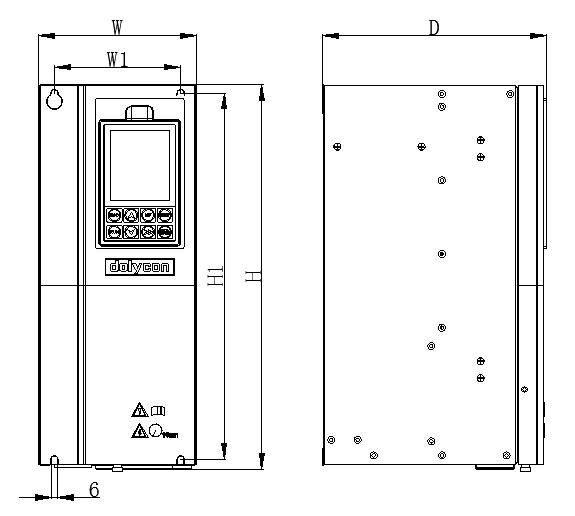

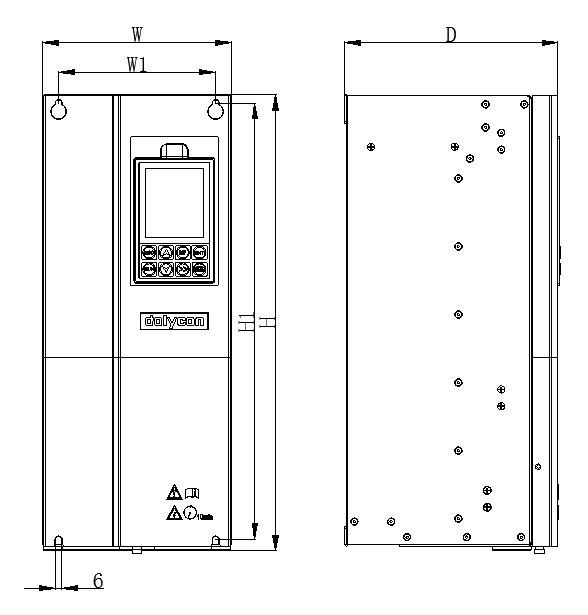

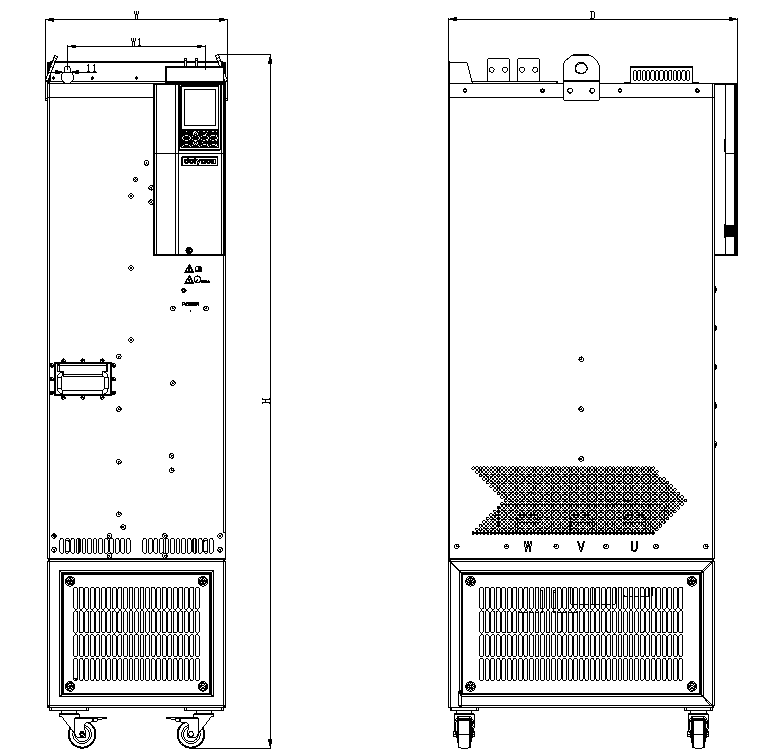

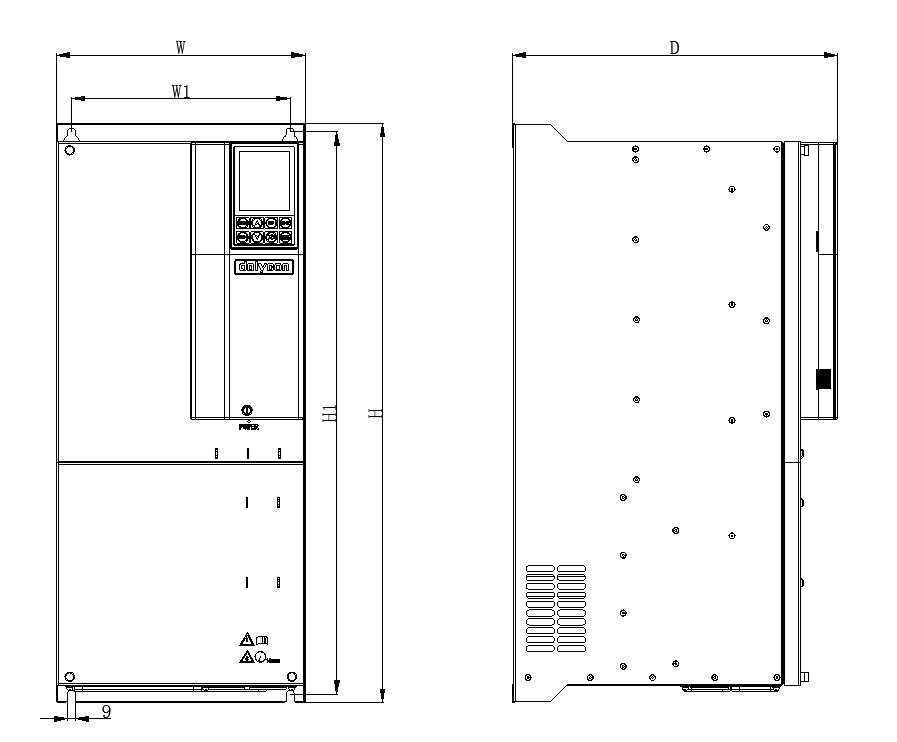

โครงร่างผลิตภัณฑ์และขนาดการติดตั้ง น้ำหนัก
ก) XI รุ่น
เหมาะสำหรับ CT112S-4T-4.0G-B ~ CT112S-4T-7.5G-B
ข) X2 รุ่น
เหมาะสำหรับ CT112S-4T-11G-B ~ CT112S-4T-15G-B
c) X3 รุ่น
เหมาะสำหรับ CT112S-4T-18.5G-B ~ CT112S-4T-22G
ง) X4 รุ่น
เหมาะสำหรับ CT112S-4T-30G ~ CT112S-4T-37G
e) X5 รุ่น
เหมาะสำหรับ CT112S-4T-45G ~ CT112S-4T-110G
f) รุ่น X6
เหมาะสำหรับ CT112S-4T-132G ~ CT112S-4T-160G
ก) X7 รุ่น
เหมาะสำหรับ CT112S-4T-185G ~ CT112S-4T-280G
ก) รุ่น X8
เหมาะสำหรับ CT112S-4T-315G ~ CT112S-4T-400G
โครงสร้าง CT112S ขนาดและน้ำหนักในการติดตั้ง
|
โหมดอินเวอร์เตอร์ |
ลักษณะและขนาด(มม.) |
การติดตั้งรู(มม.) |
น้ำหนัก (กก.) |
ตู้ |
|||||
|
กว้าง |
ส |
ง |
ส1 |
ส2 |
H1 |
||||
|
CT112S-2S-0.7G-B |
126 |
186 |
155 |
115 |
--- |
175 |
5.0 |
2.0 |
X0 |
|
CT112S-2S-1.5G-B |
|||||||||
|
CT112S-2S-2.2G-B |
|||||||||
|
CT112S-4T-0.7G-B |
|||||||||
|
CT112S-47-1.5G-B | |||||||||
|
CT112S-4T-2.2G-B |
|||||||||
|
CT112S-4T-4.0G-B |
108 |
260 |
188.5 |
96 |
--- |
250 |
4.5 |
3.5 |
X1 |
|
CT112S-4T-5.5G-B |
|||||||||
|
CT112S-4T-7.5G-B |
|||||||||
|
CT112S-4T-11G-B |
128 |
340 |
180.5 |
108 |
--- --- |
329 |
5.5 |
4.2 |
X2 |
|
CT112S-4T-15G-B |
|||||||||
|
CT112S-4T-18.5G-B |
150 |
365.5 |
212.5 |
120 |
--- |
348 |
6 |
8 |
X3 |
|
CT112S-4T-22G-B |
|||||||||
|
CT112S-4T-30G-B |
180 |
436 |
203.5 |
150 |
--- |
417 |
6 |
11.5 |
X4 |
|
CT112S-4T-37G-B |
|||||||||
|
CT112S-4T-45G |
230 |
572.5 |
350 |
180 |
--- |
550.5 |
9 |
35 |
X5 |
|
CT112S-4T-55G |
|||||||||
|
CT112S-4T-75G |
|||||||||
|
CT112S-4T-90G |
|||||||||
|
CT112S-4T-110G |
|||||||||
|
CT112S-4T-132G |
280 |
652.5 |
366 |
246 |
--- |
632.5 |
9 |
45 |
X6 |
|
CT112S-4T-160G |
|||||||||
|
CT112S-4T-185G |
330 |
1252.5 |
522.5 |
250 |
--- |
--- |
11 |
120 |
X7 |
|
CT112S-4T-200G |
|||||||||
|
CT112S-4T-220G |
|||||||||
|
CT112S-4T-250G |
|||||||||
|
CT112S-4T-280G |
|||||||||
|
CT112S-4T-315G |
360 |
1275 |
546.5 |
250 |
--- |
--- |
13 |
130 |
X8 |
|
CT112S-4T-355G |
|||||||||
|
CT112S-4T-400G |
|||||||||
ซีที112เอ อินเวอร์เตอร์ปั๊มน้ำพลังงานแสงอาทิตย์ ใช้พื้นฐานจากอินเวอร์เตอร์ปั๊มน้ำพลังงานแสงอาทิตย์ CT112 และติดตั้งฟังก์ชันเพิ่มแรงดันไฟฟ้าอัตโนมัติ เพื่อตอบสนองความต้องการในการทำงานที่แรงดันไฟฟ้าต่ำ และลดความซับซ้อนในการกำหนดค่าแผงแบตเตอรี่พลังงานแสงอาทิตย์ ซึ่งช่วยลดต้นทุนของระบบ
CT112M mini series อินเวอร์เตอร์ปั๊มพลังงานแสงอาทิตย์เป็นอินเวอร์เตอร์ขนาดเล็กแปลงแผงเซลล์แสงอาทิตย์ dc เป็นไฟ ac , พิเศษสำหรับ AM หรือ PMSM การควบคุมปั๊มพลังงานแสงอาทิตย์.
ซีรี่ส์ CT112 อินเวอร์เตอร์ปั๊มน้ำพลังงานแสงอาทิตย์ อินเวอร์เตอร์ที่ใช้ในระบบปั๊มน้ำพลังงานแสงอาทิตย์สามารถแปลงไฟกระแสตรง (DC) จากแผงโซลาร์เซลล์เป็นไฟกระแสสลับ (AC) เพื่อขับเคลื่อนมอเตอร์ปั๊ม อินเวอร์เตอร์จะควบคุมการทำงานของระบบและปรับความถี่เอาต์พุตแบบเรียลไทม์ตามการเปลี่ยนแปลงของความเข้มแสงแดด เพื่อให้สามารถติดตามจุดกำลังสูงสุด (MPPT) ได้
อินเวอร์เตอร์แบบรวมรุ่น DL1000 สำหรับเครื่องอัดอากาศ มีวงจรควบคุมเฉพาะสำหรับเครื่องอัดอากาศ สามารถรับสัญญาณต่างๆ จากเครื่องอัดอากาศได้โดยตรง เช่น สัญญาณหยุดฉุกเฉิน แรงดัน อุณหภูมิ และสัญญาณผิดปกติ พร้อมทั้งควบคุมวาล์วโซลินอยด์ 220V ไปพร้อมกัน นอกจากนี้ยังจ่ายไฟ 24V สำหรับหน้าจอสัมผัส และมีอินเทอร์เฟซการสื่อสาร MODBUS เมื่อใช้ร่วมกับหน้าจอสัมผัสสำหรับเครื่องอัดอากาศของบริษัทเรา จะช่วยลดความจำเป็นในการใช้ตัวควบคุมภายนอกหรือ PLC ทำให้การออกแบบระบบไฟฟ้าของเครื่องอัดอากาศง่ายขึ้นอย่างมาก ในขณะที่ยังคงควบคุมความถี่แปรผันได้อย่างสมบูรณ์แบบ
CT113 3เฟสvdf อินเวอร์เตอร์พิเศษขึ้นอยู่กับแพลตฟอร์มฮาร์ดแวร์ของ dolycon vector inverter CT110. ซึ่งมาพร้อมกับฟังก์ชั่นการซิงโครไนซ์ไฟหลักและใช้กันอย่างแพร่หลายในพลังงานปานกลาง, พลังงานฝั่ง, ไฟฉุกเฉินจากอัคคีภัยและระบบไฟฟ้าของสิ่งอำนวยความสะดวกสาธารณะในรถไฟใต้ดิน, สนามบิน, โรงพยาบาลและห้างสรรพสินค้าขนาดใหญ่.
CT300 series close loop vector inverter VFD, ที่ใช้ระบบควบคุม DSP, มีเทคโนโลยีการควบคุมเวกเตอร์ที่มีประสิทธิภาพสูงซึ่งมีประสิทธิภาพสูงในการควบคุมความเร็วและแรงบิดซึ่งส่วนใหญ่ใช้สำหรับเครื่องมือกล, สิ่งทอ, และอุตสาหกรรมหลักอื่นๆ, บรรลุประสิทธิภาพที่ยอดเยี่ยมและความน่าเชื่อถือสูง.
ซีที112เอ อินเวอร์เตอร์ปั๊มน้ำพลังงานแสงอาทิตย์ ใช้พื้นฐานจากอินเวอร์เตอร์ปั๊มน้ำพลังงานแสงอาทิตย์ CT112 และติดตั้งฟังก์ชันเพิ่มแรงดันไฟฟ้าอัตโนมัติ เพื่อตอบสนองความต้องการในการทำงานที่แรงดันไฟฟ้าต่ำ และลดความซับซ้อนในการกำหนดค่าแผงแบตเตอรี่พลังงานแสงอาทิตย์ ซึ่งช่วยลดต้นทุนของระบบ
CT112M mini series อินเวอร์เตอร์ปั๊มพลังงานแสงอาทิตย์เป็นอินเวอร์เตอร์ขนาดเล็กแปลงแผงเซลล์แสงอาทิตย์ dc เป็นไฟ ac , พิเศษสำหรับ AM หรือ PMSM การควบคุมปั๊มพลังงานแสงอาทิตย์.
รองรับเครือข่าย ipv6
ไทย
English
فارسی
français
русский
español
português
العربية
Türkçe
Tiếng Việt
