Dolycon นำเสนอระบบสนับสนุนที่ครอบคลุมเพื่อช่วยให้ลูกค้าเลือกผลิตภัณฑ์ที่ดีที่สุด. เราใส่ใจเกี่ยวกับธุรกิจและความต้องการส่วนบุคคลของคุณ. ติดต่อได้แล้ววันนี้.

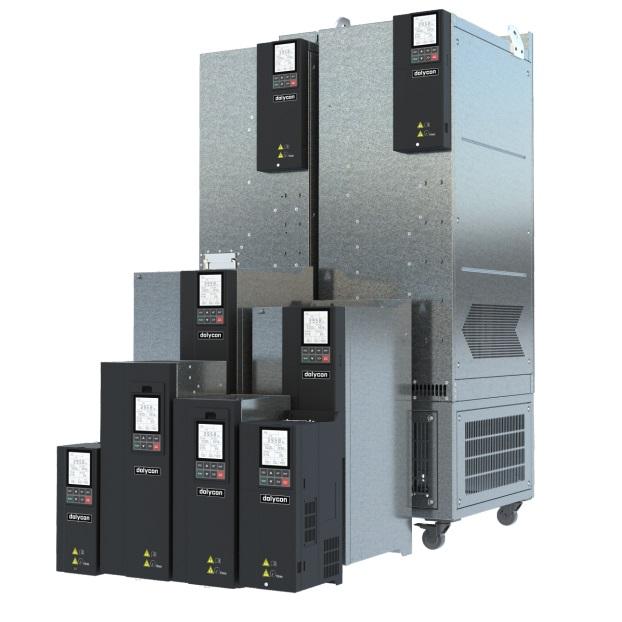

CT500 หนังสือสไตล์อเนกประสงค์ vfd Features:
สูง แพลตฟอร์มควบคุมเวกเตอร์ประสิทธิภาพ
ใหม่ อัลกอริธึมการควบคุมมอเตอร์
สนับสนุน การควบคุมวงเปิดและวงปิด;
สนับสนุน เพื่อขับเคลื่อนมอเตอร์ซิงโครนัสและอะซิงโครนัส
â รองรับตัวเข้ารหัสหลายตัวและ
มีความแม่นยำสูง การควบคุมวงปิด;
â รองรับการ์ดเอ็กซ์แพนชันหลายใบ
ปรับแต่งได้ เพื่อการพัฒนา;
ต่ำ ความเร็ว แรงบิดสูง
ยอดเยี่ยม ประสิทธิภาพการควบคุมความเร็วต่ำ
â การออกแบบตามหนังสือทั้งชุด
ขยายใหญ่สุด ประหยัดพื้นที่ในการติดตั้ง
â แป้นพิมพ์ LCD ความละเอียดสูง
สะดวก เพื่อให้ผู้ใช้สามารถตรวจแก้จุดบกพร่องและวินิจฉัยข้อบกพร่อง
รายการ NO.:
CT500 book style genเครื่องทั้งหมดมีการออกแบบป้องกันสามประการและการเคลือบ PCB พร้อมสีป้องกันสามสีเพื่อให้มั่นใจถึงความเสถียรและความน่าเชื่อถือของผลิตภัณฑ์ ใช้กันอย่างแพร่หลายในด้านต่างๆ
 |
 |
 |

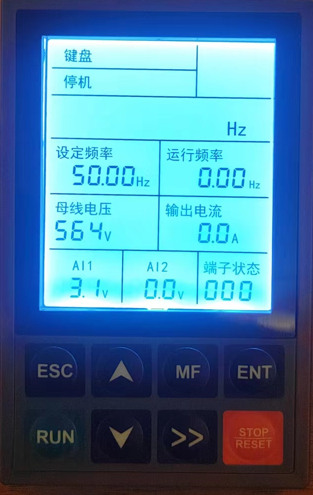

คำอธิบายหน้าจอ LCD รหัสเซ็กเมนต์
 |
 |
 |
 |

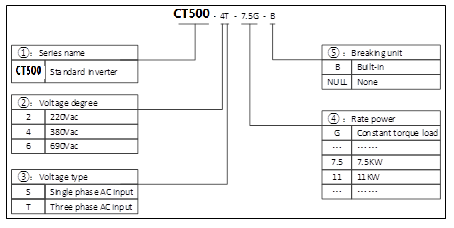

กฎชื่อรุ่นผลิตภัณฑ์
สินค้า ข้อมูลจำเพาะ
|
โหมดอินเวอร์เตอร์ |
กำลังไฟï¼KWï¼ |
อินพุตปัจจุบันï¼Aï¼ |
กระแสไฟเอาท์พุต Aï¼ |
กำลังมอเตอร์ที่ใช้งานได้ï¼KWï¼ |
|
สามเฟส 380V 50/60Hz |
||||
|
CT500-4T-4.0G-B |
4.0 |
12.0 |
9.5 |
4.0 |
|
CT500-4T-5.5G-B |
5.5 |
18.5 |
14 |
5.5 |
|
CT500-4T-7.5G-B |
7.5 |
22.5 |
18.5 |
7.5 |
|
CT500-4T-11G-B |
11 |
30.0 |
25.0 |
11 |
|
CT500-4T-15G-B |
15 |
39.0 |
32.0 |
15 |
|
CT500-4T-18.5G-B |
18.5 |
45.0 |
38.0 |
18.5 |
|
CT500-4T-22G-B |
22 |
54.0 |
45.0 |
22 |
|
CT500-4T-30G-B |
30 |
68.0 |
60.0 |
30 |
|
CT500-4T-37G-B |
37 |
84.0 |
75.0 |
37 |
|
CT500-4T-45G |
45 |
98.0 |
92.0 |
45 |
|
CT500-4T-55G |
55 |
123.0 |
115.0 |
55 |
|
CT500-4T-75G |
75 |
157.0 |
150.0 |
75 |
|
CT500-4T-90G |
90 |
188.0 |
180.0 |
90 |
|
CT500-4T-110G |
110 |
221.0 |
215.0 |
110 |
|
CT500-4T-132G |
132 |
267.0 |
260.0 |
132 |
|
CT500-4T-160G |
160 |
309.0 |
305.0 |
160 |
|
CT500-4T-185G |
185 |
344.0 |
340.0 |
185 |
|
CT500-4T-200G |
200 |
384.0 |
380.0 |
200 |
|
CT500-4T-220G |
220 |
429.0 |
425.0 |
220 |
|
CT500-4T-250G |
250 |
484.0 |
480.0 |
250 |
|
CT500-4T-280G |
280 |
539.0 |
530.0 |
280 |
|
CT500-4T-315G |
315 |
612.0 |
600.0 |
315 |
|
CT500-4T-355G |
355 |
665.0 |
650.0 |
355 |
|
CT500-4T-400G |
400 |
715.0 |
720.0 |
400 |
หมายเหตุï¼
1. อินเวอร์เตอร์ CT500-4T-160G และกำลังไฟต่ำกว่า รุ่นสามารถมีชุดเบรกในตัวได้ ในบรรดา CT500-4T-37G ~ CT500-4T-160G มีชุดเบรกในตัวเป็นอุปกรณ์เสริม พลังและความต้านทานของ ตัวต้านทานเบรกต้องเป็นไปตามข้อกำหนด มิฉะนั้น อาจมีความเสี่ยง ความเสียหายของผลิตภัณฑ์ หน่วยเบรกของอินเวอร์เตอร์ CT500-4T-185G ขึ้นไป โมเดลเป็นแบบภายนอกทั้งหมดและลูกค้าจำเป็นต้องซื้อ
2. เดอะ รุ่นข้างต้นเป็นรุ่นมาตรฐานทั่วไปและไม่มีรุ่นพิเศษสำหรับ การใช้งานในอุตสาหกรรม โมเดลที่ไม่ได้มาตรฐานพร้อมข้อกำหนดอื่น ๆ สามารถทำได้ กำหนดเอง
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์อินพุตและเอาต์พุต | แรงดันไฟฟ้าขาเข้า | เฟสเดียว 220VAC(-15%)-240VAC(+10%) |
| สามเฟส 380VAC(-15%)-440VAC (+10%) | ||
| ความถี่อินพุต | 50ï½60Hz ±5% | |
| แรงดันขาออก | 0ï½พิกัดแรงดันไฟฟ้าขาเข้า | |
| ความถี่เอาท์พุต | 0ï½500Hz,หน่วย0.01Hz | |
| ความจุเกินพิกัด | 150% ของกระแสไฟฟ้าที่ได้รับการจัดอันดับ: 1 นาที; 180% ของกระแสไฟฟ้าที่ได้รับการจัดอันดับ: 10 วินาที; 200% ของกระแสไฟฟ้าที่ได้รับการจัดอันดับ: 1 วินาที | |
| กำลังรันพารามิเตอร์ควบคุม | โหมดควบคุม | วี/เอฟ; การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ (SVC) |
| อัตราส่วนความเร็วที่ปรับได้ | 1:100(วี/เอฟ);1:200(SVC) | |
| ความแม่นยำในการควบคุมความเร็ว | ± 0.5% | |
| คลื่นความเร็ว | ± 0.5% | |
| สตาร์ททอร์ค | 0.5Hz/150%(วี/เอฟ); 0.25Hz/150% (SVC) | |
| ฟังก์ชันพื้นฐาน | ความถี่เริ่มต้น | 0.00ï½10.00Hz |
| เวลา ACC และ ธ.ค | 0.1ï½65000.0วินาที | |
| ความถี่ของผู้ให้บริการ | 0.5KHzï½16.0KHz | |
| การตั้งค่าความถี่ | การตั้งค่า UP/DOW, การตั้งค่าแบบอะนาล็อก, การตั้งค่าดิจิตอล, การตั้งค่าความเร็วหลายขั้นตอน, การตั้งค่า PID, การตั้งค่าการสื่อสาร MODBUS เพื่อให้ทราบถึงสวิตช์ของการรวมกันและการตั้งค่าช่องสัญญาณ | |
| โหมดเริ่มต้น | ความถี่ในการสตาร์ท เบรกกระแสตรง และสตาร์ท | |
| โหมดหยุด | หยุด DEC, หยุดฟรี, เบรก DEC+DC | |
| ความสามารถในการเบรกด้วยพลังงาน | แรงดันเบรกของหน่วยเบรก: 320ï½750V | |
| ความสามารถในการเบรกกระแสตรง | ความถี่เบรกกระแสตรง: 0ï½500Hz; | |
| เวลารอเบรก DC: 0ï½100s; | ||
| กระแสไฟเบรก DC: 0.0ï½100.0%; | ||
| เวลาเบรกกระแสตรง: 0.0ï½100.0s; | ||
| การปรับแรงดันไฟฟ้าอัตโนมัติ | รักษาแรงดันไฟฟ้าขาออกให้คงที่โดยอัตโนมัติเมื่อแรงดันไฟฟ้าของกริดเกิดภาวะชั่วคราว | |
| ความถี่ลดลงกะทันหัน | รักษาแรงดันไฟฟ้าบัสให้คงที่ในขณะที่จ่ายไฟสุทธิแรงดันต่ำ | |
| ขั้วต่อการควบคุม | สลับอินพุต | อินพุตมาตรฐาน 8 ช่อง หนึ่งในนั้นสามารถเป็นอินพุตพัลส์ความเร็วสูง (HDI) |
| อินพุตแบบอะนาล็อก | อินพุตมาตรฐาน 2 ช่อง, AI1, AI2 (ตัวเลือกเอาต์พุต 0ï½10V หรือ 0/4~20mA) | |
| สลับเอาต์พุต | เอาต์พุตตัวสะสมมัลติฟังก์ชั่นมาตรฐาน 2 ช่องสัญญาณ ซึ่งหนึ่งในนั้นอาจเป็นเอาต์พุตพัลส์ความเร็วสูง (HDO) | |
| เอาท์พุทแบบอะนาล็อก | เอาต์พุตมาตรฐาน 2 ช่องสัญญาณ, AO1, AO2 (ตัวเลือกเอาต์พุต0ï½10V หรือ 0/4~20mA) | |
| เอาท์พุทรีเลย์ | เอาต์พุตรีเลย์มาตรฐาน 2 ช่อง | |
| อินเตอร์เฟซการสื่อสาร | การสื่อสาร RS485 | อินเทอร์เฟซการสื่อสาร RS485 สำหรับการสื่อสารภายนอก รองรับโปรโตคอล Modbus (โหมด RTU) |
| การป้องกันข้อผิดพลาด | กระแสไฟเกิน ACC, กระแสไฟเกิน DEC, กระแสไฟเกินความเร็วคงที่, แรงดันไฟเกิน ACC, แรงดันไฟเกิน DEC, แรงดันไฟเกินความเร็วคงที่, บัสต่ำกว่าแรงดัน, มอเตอร์โอเวอร์โหลด, อินเวอร์เตอร์โอเวอร์โหลด, ไฟฟ้าอินพุตขัดข้อง, การสูญเสียเฟสเอาต์พุต, โมดูลเรียงกระแสร้อนเกินไป, โมดูลอินเวอร์เตอร์ร้อนเกินไป, ข้อผิดพลาดภายนอก, การสื่อสาร ข้อผิดพลาด, ข้อผิดพลาดในการตรวจจับกระแส, ข้อผิดพลาดในการทำงานของ EEPROM, ข้อผิดพลาดในการป้อนกลับ PID, เวลาการตั้งค่าจากโรงงานมาถึง ฯลฯ | |
| จอแสดงผลปุ่มกด | แสดง | รหัสส่วนไฮไลต์ LCD จะแสดงข้อมูลอินเวอร์เตอร์ |
| ชิ้นส่วนเสริม | การ์ดสื่อสาร Profibus-DP, การ์ดสื่อสาร Profinet, การ์ด CANopen, การ์ด DeviceNet, การ์ด Modbus Tcp, การ์ด PG อินพุตส่วนต่าง, การ์ด PG อินพุตส่วนต่าง UVW | |
| คนอื่น | สภาพแวดล้อมการวิ่ง | ในอาคาร ที่อยู่เหนือระดับน้ำทะเลน้อยกว่า 1 กม. โดยไม่มีฝุ่น ก๊าซที่มีฤทธิ์กัดกร่อน หรือแสงแดดโดยตรง |
| อุณหภูมิโดยรอบ | -10ï½+40â ลด 1% ทุกๆ 1â เพิ่มเติม เมื่ออุณหภูมิแวดล้อมอยู่ระหว่าง 40ï½50â | |
| ความชื้น | 5ï½95% (ไม่มีการควบแน่น) | |
| ระดับความสูง | 0ï½2000ม. ลดอัตรา 1% ทุกๆ 100ม. เพิ่มเติม เมื่อระดับน้ำทะเลสูงกว่า 1000ม. | |
| การสั่นสะเทือน | น้อยกว่า 0.5G | |
| อุณหภูมิในการจัดเก็บ | 40ï½+70â | |
ยูนิต และสถานะของจอ LCD
| สัญลักษณ์ | ชื่อ | หมายถึงก. | ||
| พื้นที่แสดงผล | KBD/เทอม | - | แสดงอินเวอร์เตอร์ควบคุมด้วยแป้นพิมพ์หรือเทอร์มินัลหรือการสื่อสาร | |
| /คอมม์ | ||||
| หยุด/ขับเคลื่อนล้อหน้า/รอบเครื่องยนต์ | - | แสดงอินเวอร์เตอร์ว่ามีสถานะประเภทใด | ||
| เตือน | - | การปิดไฟหมายความว่าไม่มีข้อผิดพลาด มีไฟแสดงรหัสข้อผิดพลาด โปรดดูคู่มือ | ||
| ตั้งความถี่ | เฮิรตซ์ | มันแสดงความถี่การตั้งค่าปัจจุบัน หน่วยเป็น Hz | ||
| รันความถี่/SPD | เฮิรตซ์/รอบต่อนาที | แสดงความถี่และความเร็วในการทำงาน | ||
| ผู้ใช้เลือกที่จะแสดงอย่างใดอย่างหนึ่ง | ||||
| รถบัสฉบับที่ | วี | แสดงแรงดันบัสปัจจุบัน มีหน่วยเป็น V | ||
| ออก CUR / POW | เอ/กิโลวัตต์ | กระแสไฟขาออกและจอแสดงผลกำลังไฟ; ผู้ใช้เลือกที่จะแสดงหนึ่งในนั้น | ||
| เอไอ1 | V/เมปาสคาล | จอแสดงผล AI1 และ AI2 เป็นสถานะอินพุตแบบอะนาล็อกปัจจุบัน แสดงตามที่ผู้ใช้เลือก มีหน่วยเป็น V หรือ MPa | ||
| เอไอ2 | V/เมกะปาสคาล | |||
| ดีแอนด์โด | - | การแสดงสถานะเทอร์มินัล, สถานะอินพุต DI1-DI7 และ HDI ถูกกำหนดโดยฟิลด์ XX ทางด้านขวา DI1~DI7 จะแสดงเป็นระบบทศนิยม เอาต์พุตรีเลย์ 1, เอาต์พุตรีเลย์ 2 และเอาต์พุตสถานะ DO จะแสดงโดยฟิลด์ X ทางด้านซ้าย ควบคุมด้วย 4 บิต และแปลงเป็นจอแสดงผลเลขฐานสิบหก | ||
ฟังก์ชัน ของปุ่ม
|
ปุ่ม |
ชื่อ |
<1,049 ฟังก์ชัน |
<1,052
<1,053
|
<1,055
<1,056
<1,057
<1,058
<1,059
<1,060
<1,062 การเขียนโปรแกรม/ กุญแจออก <1,063 |
<1,065
<1,066
เข้าหรือออกจากเมนูระดับที่ 1
<1,067
กลับไปที่เมนูระดับที่ 1 จากเมนูระดับที่ 2
<1,069
กลับไปที่เมนูระดับที่ 2 จากเมนูระดับที่ 3 |
| <1,075
|
<1,079
มัลติฟังก์ชั่น สำคัญ |
ทำงานตามการเลือกมัลติฟังก์ชั่น ÂÂÂÂ[2] |
|
<1,090
| <1,095 <1,096 วิ่ง สำคัญ |
<1,099
ในโหมดอ้างอิงคำสั่งเรียกใช้แป้นพิมพ์ จะมีการใช้คีย์ เพื่อควบคุมการสตาร์ทอินเวอร์เตอร์ หลังจากตั้งค่าการระบุตัวเองของพารามิเตอร์แล้ว สิ่งสำคัญคือ ใช้เพื่อสตาร์ทอินเวอร์เตอร์เพื่อระบุพารามิเตอร์ด้วยตนเอง |
|
|
เข้า สำคัญ |
หลังจากยืนยันกลุ่มฟังก์ชันของเมนูระดับที่ 1 แล้ว เข้าสู่เมนูระดับที่ 2 หลังจากยืนยันกลุ่มฟังก์ชันของเมนูระดับที่ 2 แล้ว เข้าสู่เมนูระดับที่ 3 หลังจากยืนยันการตั้งค่าพารามิเตอร์ฟังก์ชันครั้งที่ 3 เมนูระดับ กลับไปที่เมนูระดับที่ 2 ในสถานะการตรวจสอบรหัสผ่าน การป้อนรหัสผ่านคือ สมบูรณ์. |
|
|
เลื่อนขวา สำคัญ |
การเลือกขั้นตอนการแก้ไขกลุ่มฟังก์ชัน [1] ในระดับที่ 1/2 เมนู; การตั้งค่าพารามิเตอร์ฟังก์ชั่นแก้ไขการเลือกขั้นตอนในวันที่ 3 เมนูระดับ; ในสถานะการแสดงพารามิเตอร์หยุด การแสดงผลพารามิเตอร์ที่กำลังรัน สถานะและสถานะการแสดงข้อผิดพลาด การเลือกพารามิเตอร์การแสดงผล แก้ไขการเลือกบิตในสถานะการตรวจสอบรหัสผ่าน |
|
|
หยุด/รีเซ็ต สำคัญ |
ในโหมดอ้างอิงคำสั่งเรียกใช้แป้นพิมพ์ คีย์จะถูกใช้สำหรับ หยุดการควบคุมอินเวอร์เตอร์ ในโหมดอ้างอิงคำสั่งรันอื่น คีย์จะถูกใช้สำหรับ หยุดการป้องกันอินเวอร์เตอร์ [3]; เมื่อเกิดข้อผิดพลาดหรือสถานะหยุด คีย์จะถูกใช้เป็นคีย์รีเซ็ต ล้างข้อมูลการแจ้งเตือนข้อผิดพลาด |
|
|
ขึ้น สำคัญ |
เพิ่มกลุ่มฟังก์ชั่นในเมนูระดับ 1/2 ก้าวหน้า; เพิ่มการตั้งค่าพารามิเตอร์ฟังก์ชันในเมนูระดับที่ 3 ก้าวหน้า; เพิ่มความถี่ที่ตั้งไว้อย่างต่อเนื่อง |
|
|
ลง สำคัญ |
ลดกลุ่มฟังก์ชันในเมนูระดับที่ 1/2 ก้าวหน้า; ลดการตั้งค่าพารามิเตอร์ฟังก์ชันในเมนูระดับที่ 3 ก้าวหน้า; ลดความถี่ที่ตั้งไว้ไปเรื่อยๆ |
|
|
โพเทนชิออมิเตอร์ |
ปรับความถี่ ปรับแรงบิด. |
บันทึก:
1. เลือกขั้นตอนแก้ไขให้เป็นหนึ่งหลักสิบ หรือหลายร้อยโดยใช้ปุ่ม Shift ขวา
2. ดูรหัสฟังก์ชัน (F05.04) สำหรับมัลติฟังก์ชั่น การเลือก
3. หลังจากส่งคำสั่งหยุดแล้ว คุณจะต้องเรียกใช้ คำสั่งที่ชัดเจนในรูปแบบอ้างอิงคำสั่งรันปัจจุบัน

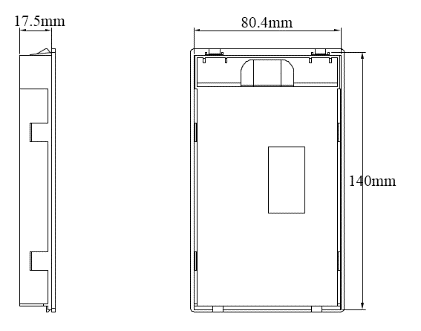

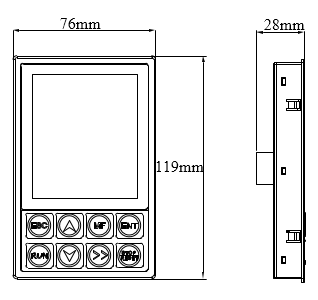

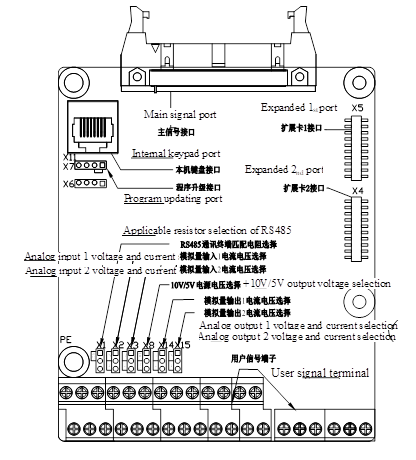

แผนผังของแผงควบคุม

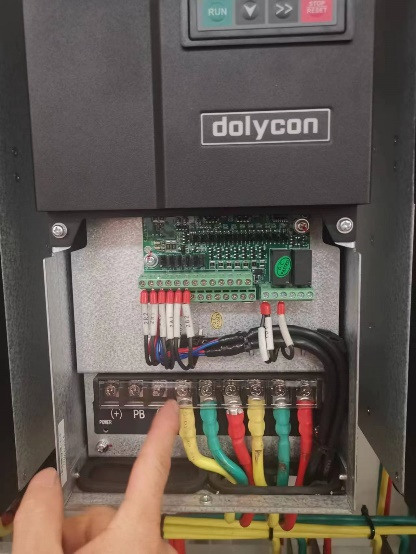

ขั้วต่อบอร์ดควบคุม
ตารางฟังก์ชันขั้วต่อส่วนควบคุม
| หมวดหมู่ | เทอร์มินัล nฉัน | ฟังก์ชันเทอร์มินัล | ข้อกำหนดทางเทคนิค |
| สลับอินพุต | +24V | แหล่งจ่ายไฟ +24V | 24V ± 10%, การแยกภายในจาก GND สูงสุด โหลด 200mA |
| ปวส | ขั้วต่ออินพุตไฟภายนอก (แหล่งจ่ายไฟของขั้วต่ออินพุตดิจิตอล) | ลัดวงจรด้วย +24V เป็นค่าเริ่มต้น | |
| DI1ï½DI7 | สลับขั้วอินพุต 1ï½7 | ข้อมูลจำเพาะอินพุต: 24V, 5mA | |
| เอชดีไอ | อินพุตพัลส์ความเร็วสูงหรืออินพุตสวิตช์ | ช่วงความถี่อินพุตพัลส์: 0ï½50kHz | |
| แรงดันไฟฟ้าระดับสูง: 24V | |||
| คอม | แหล่งจ่ายไฟ +24V หรือกราวด์ไฟภายนอก | การแยกภายในจาก GND | |
| สลับเอาต์พุต | ทำ | เอาต์พุตแบบ Open Collector, เทอร์มินัล CME ทั่วไป | ช่วงแรงดันไฟฟ้าภายนอก: 0ï½24V |
| เอชดีโอ | เอาต์พุตพัลส์ความเร็วสูงหรือเอาต์พุตแบบโอเพนคอลเลคเตอร์ เทอร์มินัล COM ทั่วไป | ช่วงความถี่พัลส์เอาท์พุต: 0ï½50kHz | |
| คอม | เทอร์มินัลทั่วไป HDO | การแยกภายในจาก GND | |
| อินพุตแบบอะนาล็อก | +10V/5V | แหล่งจ่ายไฟในท้องถิ่น +10V หรือ 5V กำลังเอาต์พุต | แรงดันขาออก: 10V หรือ 5V ใช้ได้ผ่าน X13, อุปกรณ์เสริม |
| ช่วงกระแสไฟขาออก: 0ï½50mA | |||
| (หากโพเทนชิออมิเตอร์เชื่อมต่อระหว่าง +10V /5V และ GND ความต้านทานไม่ควรน้อยกว่า 2kΩ) | |||
| AI1/AI2 | ขั้วต่ออินพุตแบบอะนาล็อก 1 | แรงดันไฟฟ้าและกระแสอินพุตเป็นทางเลือก | |
| ช่วงแรงดันไฟฟ้าอินพุต: 0ï½10V | |||
| ช่วงกระแสอินพุต: 0/4ï½20mA | |||
| จีเอ็นดี | กราวด์แบบอะนาล็อก | การแยกภายในจาก COM | |
| เอาท์พุทแบบอะนาล็อก | AO1/AO2 | ขั้วต่อเอาต์พุตแบบอะนาล็อก | แรงดันไฟขาออกและกระแสไฟเป็นทางเลือก |
| ช่วงแรงดันไฟฟ้าขาออก: 0ï½10V | |||
| ช่วงกระแสไฟขาออก: 0/4ï½20mA | |||
| จีเอ็นดี | กราวด์แบบอะนาล็อก | การแยกภายในจาก COM | |
| เอาท์พุทรีเลย์ | T1A/TIB/TIC | เอาท์พุทรีเลย์ | T1A-T1B: ปิดตามปกติ |
| T1A-T1C: เปิดตามปกติ | |||
| ความจุติดต่อ: 250VAC/3A, 30VDC/1A | |||
| T2A/T2B/T2C | เอาท์พุทรีเลย์ | T2A-T2B: ปิดตามปกติ | |
| T2C: เปิดตามปกติ | |||
| ความจุติดต่อ: 250VAC/3A, 30VDC/1A | |||
| อินเตอร์เฟซการสื่อสาร | 485+/485- | อินเตอร์เฟซการสื่อสาร RS485 | อินเตอร์เฟซการสื่อสาร RS485 |

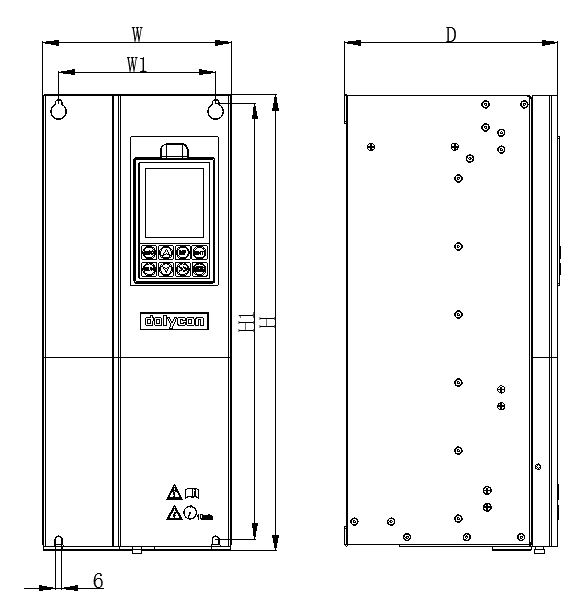

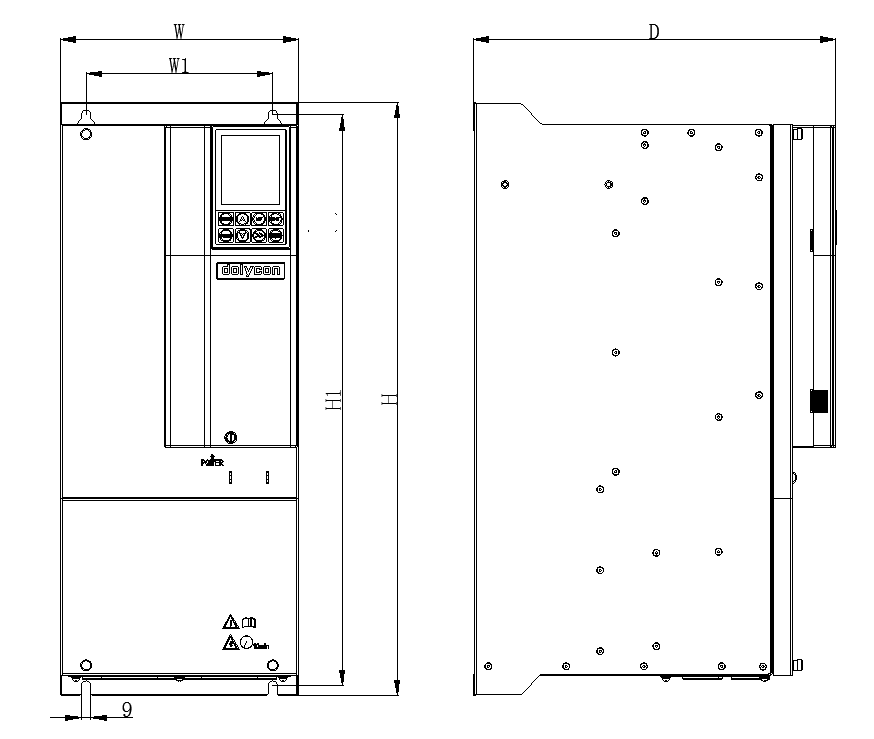

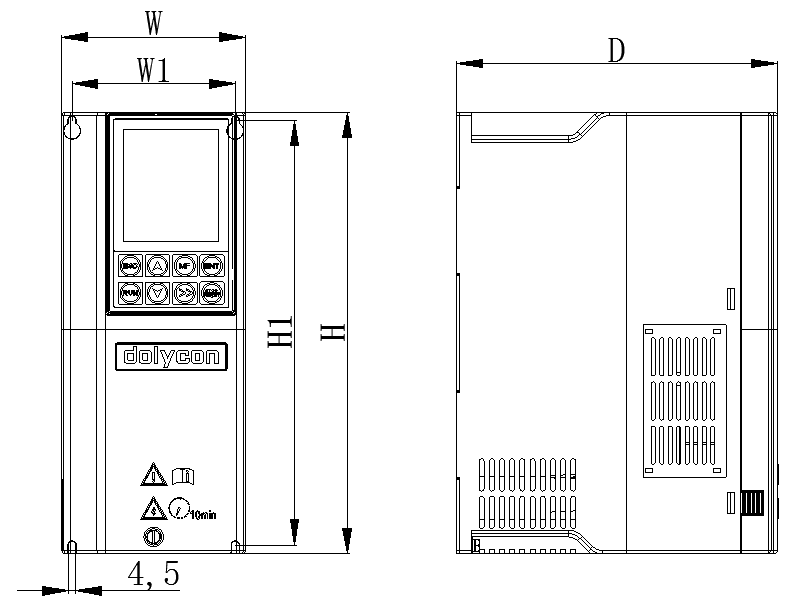

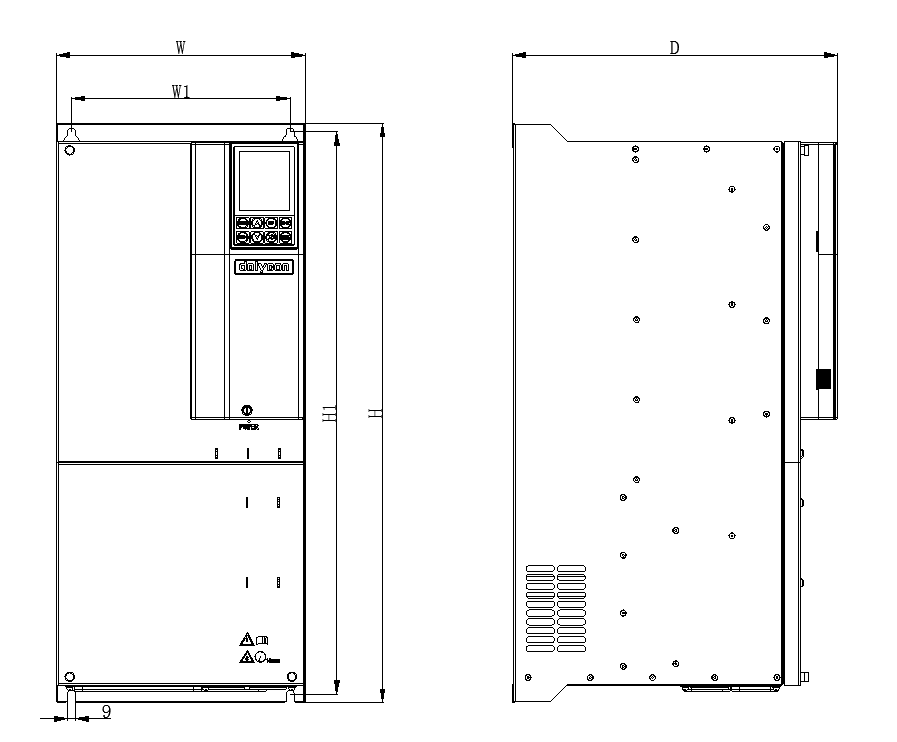

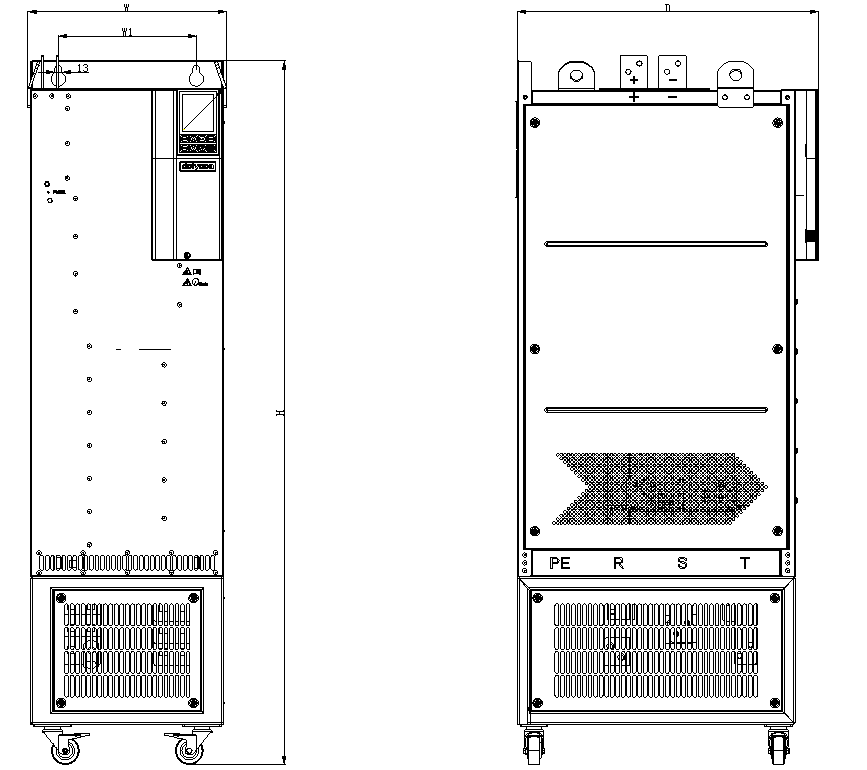

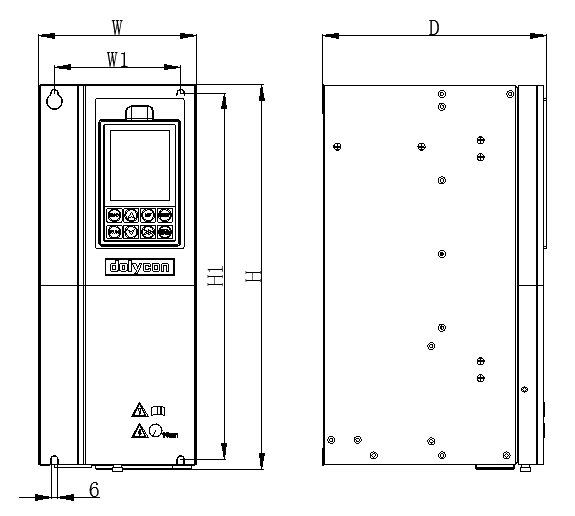

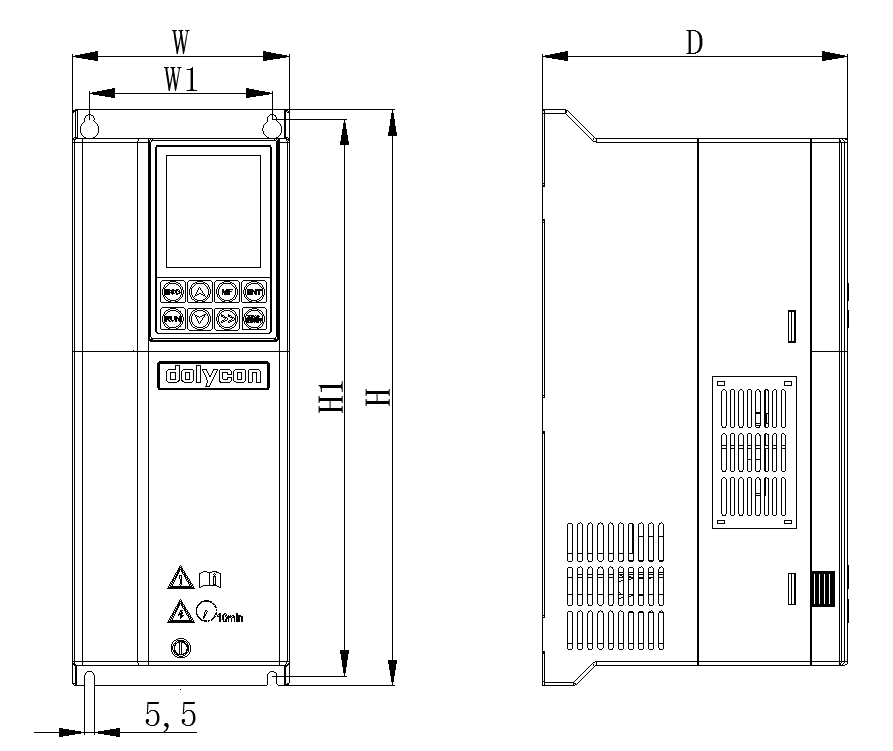

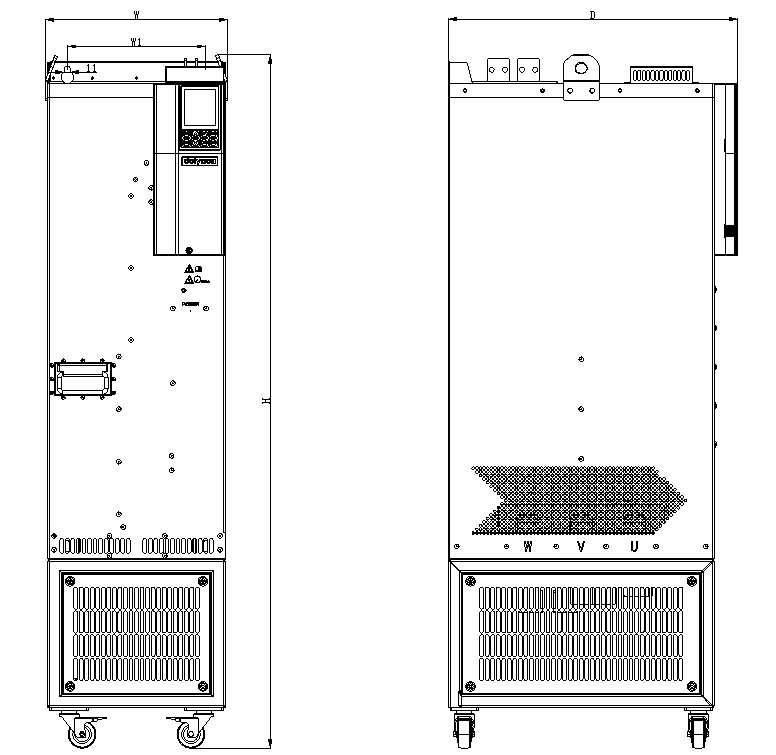

เค้าร่างผลิตภัณฑ์และขนาดการติดตั้งน้ำหนัก
ก) โมเดล XI
เหมาะสำหรับ CT500-4T-4.0G-B ~ CT500-4T-7.5G-B
ข) รุ่น X2
เหมาะสำหรับ CT500-4T-11G-B ~ CT500-4T-15G-B
ค) รุ่น X3
เหมาะสำหรับ CT500-4T-18.5G-B ~ CT500-4T-22G
ง) รุ่น X4
เหมาะสำหรับ CT500-4T-30G ~ CT500-4T-37G
จ) รุ่น X5
เหมาะสำหรับ CT500-4T-45G ~ CT500-4T-110G
ฉ) รุ่น X6
เหมาะสำหรับ CT500-4T-132G ~ CT500-4T-160G
ก) รุ่น X7
เหมาะสำหรับ CT500-4T-185G ~ CT500-4T-280G
ก) รุ่น X8
เหมาะสำหรับ CT500-4T-315G ~ CT500-4T-400G
โครงสร้าง CT500, ขนาดและน้ำหนักการติดตั้ง
| โหมดอินเวอร์เตอร์ | ลักษณะและขนาด(มิลลิเมตร) | |||||
| ว | ชม | ดี | ส1 | ส2 | H1 | |
| CT500-2S-0.7G-B | 126 | 186 | 155 | 115 | - | 175 |
| CT500-2S-1.5G-B | ||||||
| CT500-2S-2.2G-B | ||||||
| CT500-4T-0.7G-B | ||||||
| CT500-47-1.5G-B | ||||||
| CT500-4T-2.2G-B | ||||||
| CT500-4T-4.0G-B | 108 | 260 | 188.5 | 96 | - | 250 |
| CT500-4T-5.5G-B | ||||||
| CT500-4T-7.5G-B | ||||||
| CT500-4T-11G-B | 128 | 340 | 180.5 | 108 | - | 329 |
| CT500-4T-15G-B | - | |||||
| CT500-4T-18.5G-B | 150 | 365.5 | 212.5 | 120 | - | 348 |
| CT500-4T-22G-B | ||||||
| CT500-4T-30G-B | 180 | 436 | 203.5 | 150 | - | 417 |
| CT500-4T-37G-B | ||||||
| CT500-4T-45G | 230 | 572.5 | 350 | 180 | - | 550.5 |
| CT500-4T-55G | ||||||
| CT500-4T-75G | ||||||
| CT500-4T-90G | ||||||
| CT500-4T-110G | ||||||
| CT500-4T-132G | 280 | 652.5 | 366 | 246 | - | 632.5 |
| CT500-4T-160G | ||||||
| CT500-4T-185G | 330 | 1252.5 | 522.5 | 250 | - | - |
| CT500-4T-200G | ||||||
| CT500-4T-220G | ||||||
| CT500-4T-250G | ||||||
| CT500-4T-280G | ||||||
| CT500-4T-315G | 360 | 1275 | 546.5 | 250 | - | - |
| CT500-4T-355G | ||||||
| CT500-4T-400G | ||||||
